O型圈/包氟O型圈/星型圈/Y型4
11 A=美标AS568 B=英标BS1516 C=中国C92标 V.S.P.G=日标 M=公制尺寸 R=法标R .jpg)

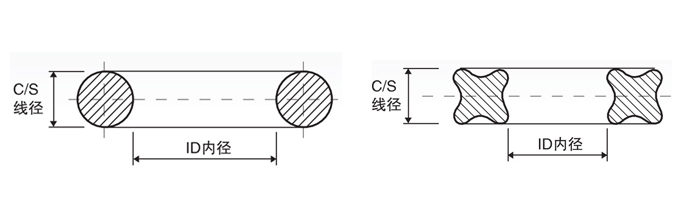

| 代码 Code | 内径 ID | 线径 C/S | 代码 Code | 内径 ID | 线径 C/S | 代码 Code | 内径 ID | 线径 C/S | 代码 Code | 内径 ID | 线径 C/S |
| M | 0.50 | 0.50 | M | 3.00 | 1.00 | M | 5.00 | 1.50 | M | 7.00 | 1.00 |
| M | 0.50 | 1.00 | M | 3.00 | 1.50 | C92 | 5.00 | 1.80 | M | 7.00 | 1.50 |
| M | 0.60 | 0.50 | M | 3.00 | 2.00 | M | 5.00 | 2.00 | M | 7.00 | 2.00 |
| M | 0.70 | 0.50 | M | 3.00 | 3.00 | M | 5.00 | 2.50 | M | 7.00 | 2.50 |
| A-001 | 0.74 | 1.02 | C92 | 3.15 | 1.80 | M | 5.00 | 3.00 | M | 7.00 | 3.00 |
| M | 0.80 | 0.50 | R-2 | 3.40 | 1.90 | M | 5.00 | 5.00 | C92 | 7.10 | 1.80 |
| M | 0.80 | 1.00 | M | 3.50 | 1.00 | C92 | 5.15 | 1.80 | C92 | 7.10 | 2.65 |
| M | 1.00 | 0.50 | M | 3.50 | 1.50 | A-107 | 5.23 | 2.62 | R-6 | 7.20 | 1.90 |
| M | 1.00 | 1.00 | S4 | 3.50 | 1.50 | A-009 | 5.28 | 1.78 | S8 | 7.50 | 1.50 |
| A-002 | 1.07 | 1.27 | C92 | 3.55 | 1.80 | C92 | 5.30 | 1.80 | M | 7.50 | 2.00 |
| M | 1.00 | 2.00 | M | 3.50 | 2.00 | B-4 | 5.28 | 1.78 | C92 | 7.50 | 1.80 |
| A-102 | 1.24 | 2.62 | A-105 | 3.63 | 2.62 | M | 5.50 | 1.50 | M | 7.50 | 2.50 |
| A-003 | 1.42 | 1.53 | A-007 | 3.68 | 1.78 | S6 | 5.50 | 1.50 | C92 | 7.50 | 2.65 |
| M | 1.50 | 0.50 | B-2 | 3.68 | 1.78 | C92 | 5.60 | 1.80 | A-203 | 7.52 | 3.53 |
| M | 1.50 | 1.00 | C92 | 3.75 | 1.80 | R-5 | 5.70 | 1.90 | A-109 | 7.60 | 2.62 |
| M | 1.50 | 1.50 | P4 | 3.80 | 1.90 | P6 | 5.80 | 1.90 | A-903 | 7.65 | 1.63 |
| M | 1.50 | 2.00 | M | 4.00 | 0.50 | A-202 | 5.94 | 3.53 | A-011 | 7.65 | 1.78 |
| A-004 | 1.78 | 1.78 | M | 4.00 | 1.00 | M | 6.00 | 1.00 | B-6 | 7.65 | 1.78 |
| C92 | 1.80 | 1.80 | M | 4.00 | 1.50 | M | 6.00 | 1.50 | P8 | 7.80 | 1.90 |
| M | 2.00 | 0.50 | C92 | 4.00 | 1.80 | C92 | 6.00 | 1.80 | M | 8.00 | 0.50 |
| M | 2.00 | 1.00 | M | 4.00 | 2.00 | M | 6.00 | 2.00 | M | 8.00 | 1.00 |
| M | 2.00 | 1.50 | M | 4.00 | 2.50 | M | 6.00 | 2.50 | M | 8.00 | 1.50 |
| C92 | 2.00 | 1.80 | M | 4.00 | 3.00 | M | 6.00 | 3.00 | C92 | 8.00 | 1.80 |
| M | 2.00 | 2.00 | M | 4.00 | 4.00 | M | 6.00 | 5.00 | R-06a | 8.00 | 1.90 |
| A-103 | 2.06 | 2.62 | R-3 | 4.20 | 1.90 | M | 6.00 | 6.00 | M | 8.00 | 2.00 |
| C-92 | 2.24 | 1.80 | A-201 | 4.34 | 3.53 | A-108 | 6.02 | 2.62 | M | 8.00 | 2.50 |
| R- 0 | 2.40 | 1.90 | A-106 | 4.42 | 2.62 | A-902 | 6.07 | 1.63 | C92 | 8.00 | 2.65 |
| M | 2.50 | 0.50 | A-008 | 4.47 | 1.78 | A-010 | 6.07 | 1.78 | M | 8.00 | 3.00 |
| M | 2.50 | 1.00 | B-3 | 4.47 | 1.78 | B-5 | 6.07 | 1.78 | M | 8.00 | 4.00 |
| M | 2.50 | 1.50 | M | 4.50 | 1.00 | C92 | 6.30 | 1.80 | M | 8.00 | 5.00 |
| S3 | 2.50 | 1.50 | M | 4.50 | 1.50 | R-05a | 6.40 | 1.90 | M | 8.50 | 0.50 |
| C92 | 2.50 | 1.80 | S5 | 4.50 | 1.50 | M | 6.50 | 1.00 | M | 8.50 | 1.00 |
| A-005 | 2.57 | 1.78 | C92 | 4.50 | 1.80 | M | 6.50 | 1.50 | M | 8.50 | 1.50 |
| R-1 | 2.60 | 1.90 | M | 4.50 | 2.00 | S7 | 6.50 | 1.50 | S9 | 8.50 | 1.50 |
| C92 | 2.80 | 1.80 | A-901 | 4.70 | 1.42 | M | 6.50 | 2.00 | S92 | 8.50 | 1.80 |
| P3 | 2.80 | 1.90 | P5 | 4.80 | 1.90 | M | 6.50 | 3.00 | M | 8.50 | 2.00 |
| A-104 | 2.84 | 2.62 | C92 | 4.87 | 1.80 | C92 | 6.70 | 1.80 | M | 8.50 | 2.50 |
| A-006 | 2.90 | 1.78 | R-4 | 4.90 | 1.90 | P7 | 6.80 | 1.90 | C92 | 8.50 | 2.65 |
| B-1 | 2.90 | 1.78 | M | 5.00 | 0.50 | C92 | 6.90 | 1.80 | C92 | 8.75 | 1.80 |
| M | 3.00 | 0.50 | M | 5.00 | 1.00 | M | 7.00 | 0.50 | C92 | 8.75 | 2.65 |
●星型圈：内径≥2.9且线径≥1.78时可供货
