O型圈规格型号的表示方法

　　在购买和使用O型圈时，都会遇到规格型号的问题，今天我们就给大家科普一下该产品规格型号的表示方法。

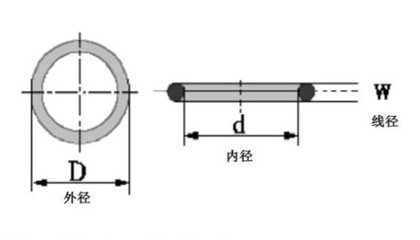

　　该产品的的尺寸参数通常是以内径、外径和线径来标识的。外径用OD表示，内径用ID表示，线径用CS表示。

　　其型号的表示方法有两种形式，一种是外径×线径(OD×CS)，另外一种为内径×线径(ID×CS)。

　　不过目前行业内比较常用的就是内径×线径的表示方法。举个简单的例子，25×1.8.就表示产品的内径为25毫米，截面直径为1.8毫米。

　　GB/T 3452.1-1982标准使用内径×线径(ID×CS)。举例来说，型号：A 0×0×7×5×G GB/T3452.1-2005

　　A一线径1. 80mm

　　B—线径2.65mm

　　C一线径3. 55mm

　　D一线径5. 30mm

　　E一线径7. 30mm

　　GB/T3452.1-2005标准：

　　比如产品的型号：7.5×1.8G-N GB/T3452.1-2005 ,

　　7. 5——内径

　　1. 8——断面直径

　　G--系列 (G：通用0形圈)

　　N--等G

　　产品的型号：20×2.4 GB/T3452.1-82 表示：

　　20代表的是产品内径为20mm

　　2.4代表的是产品截面直径是2.4mm

　　GB3452. 1代表的是产品的标准号，

　　82代表的是标准公布的年代。

　　产品型号：24002000 GB/T3452. 1-82

　　其中，0200代表产品的内径为20mm

　　2400代表产品的截面直径是2.4mm

　　在购买和使用O型圈的时候，一定需要掌握产品的规格型号所标识的意思，这样才能够购买到自己想要的产品。
