O型密封圈选型三要素：材质、硬度与尺寸

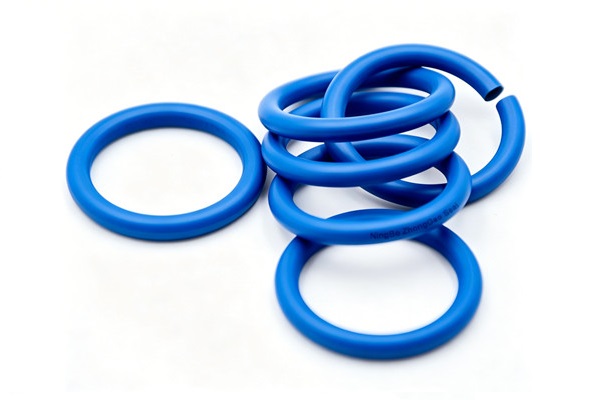

　　O型密封圈是工业上用得最多、最常见的一种密封件。别看它样子简单，就是一个橡胶圆环，可要是选错了，设备漏油、漏气、漏水，甚至导致停机事故，麻烦可不小。很多初入行的朋友拿到O型圈，只知道照着旧样买，却不清楚为什么选这个材质、这个硬度、这个尺寸。其实，只要掌握了选型的三个核心要素——材质、硬度、尺寸，就能应对绝大多数应用场景。下面众高密封带您一条一条的说清楚。

　　一、材质：耐什么介质、扛多少温度

　　材质是选型的第一步，也是决定O型圈“能不能用”的关键。不同材质的橡胶，化学耐受性和耐温范围差别很大。选错了，比如把丁腈橡胶放到高温或极性液体里，几天就会溶胀、发黏、失去弹性，密封自然就失效了。

　　最常见的材质是丁腈橡胶(NBR)。它耐油性好，特别是矿物油、汽油、柴油，价格也便宜，所以液压系统、气动系统里大多用NBR。它的工作温度一般在-30℃到+100℃左右，短时间可到120℃。如果您密封的是普通液压油、润滑油，选NBR基本没错。

　　如果温度更高，比如发动机附近、高温蒸汽管路，那就得用氟橡胶(FKM/FPM)。氟橡胶耐高温可达200℃甚至更高，而且耐酸、耐氧化、耐各种化学溶剂。当然，价格比NBR贵不少。有些场合要求低温性能特别好，比如北方冬天的户外设备，NBR会变硬变脆，这时可以考虑硅橡胶(VMQ)，它能耐-60℃低温，但耐油性差，不适合有油的地方。

　　还有三元乙丙橡胶(EPDM)，耐热、耐候、耐刹车油和热水，但最怕矿物油，一碰就膨胀。聚氨酯(PU)耐磨性好，适合高压、往复运动的动密封，但不耐高温。全氟醚橡胶(FFKM)是顶级材料，几乎耐一切化学品，但一个O型圈可能几百上千元，除非半导体、化工强腐蚀环境，一般用不起。

　　简单总结：先看介质——接触什么油、气、化学液体;再看温度——常温、高温还是低温;然后选对应材质。不要只看颜色或感觉，一定确认材质标识。

　　二、硬度：受压变形与抗挤出的平衡

　　硬度是很多人容易忽略的要素。O型圈的硬度通常用邵氏硬度(Shore A)表示，常见的有70度、80度、90度。硬度越高，材料越不容易变形，抗挤出能力越强，但弹性会下降，对安装表面的贴合能力也变差。

　　低压场合(比如几公斤气压或水压)，用70度最普遍。它软硬适中，压缩后能很好地填满沟槽，密封效果好。随着压力升高，O型圈会被推向间隙一侧，如果硬度不够，橡胶就会被挤进间隙里，像牙膏一样被“挤破”，这叫挤出损伤。这时需要提高硬度。

　　对于中高压(10-30MPa)，推荐80度。30MPa以上，甚至到100MPa的超高压，则需要90度甚至配合挡圈使用。所以，并不是越软越好，也不是越硬越好。您可以根据系统工作压力来选：压力<5MPa用70度;5-20MPa用80度;>20MPa用90度或加挡圈。

　　另外，动密封(比如活塞往复运动)因为不断摩擦，建议硬度稍高一些，以增强耐磨性。静密封则可以略软，保证初始密封性。

　　三、尺寸：内径、线径与压缩率

　　尺寸选不对，即使材质和硬度都正确，依然会漏。O型圈的基本尺寸包括内径(d1)和截面直径(线径，d2)。常用线径有1.78mm、2.62mm、3.53mm、5.33mm等(美标系列)，也有公制的1.5mm、2.0mm、2.4mm、3.0mm等。

　　选型时最关键的概念是压缩率和拉伸量。O型圈安装在沟槽后，会受到径向或轴向的压缩。压缩率一般控制在8%-30%之间。对于静密封，压缩率可以稍大(15%-25%);动密封为了减少摩擦，取10%-15%。压缩率太小，密封不严;压缩率太大，橡胶过度变形，反而加快松弛和永久变形。

　　尺寸选型的标准流程是：先确定沟槽尺寸，再反推O型圈的规格。很多新手先买O型圈再开槽，结果要么装不进去，要么压缩量不对。正确做法是：根据设备的标准沟槽(如国家标准GB/T 3452.1，或者美国AS 568标准)，选择对应的O型圈规格。比如最常见的AS568-214，表示内径约24.99mm，线径3.53mm，沟槽尺寸有固定推荐值。

　　特别要注意拉伸量。安装后O型圈内径应轻微拉伸(1%-5%)或根本不拉伸，绝不能拉伸过大，否则会变细、截面缩小，影响压缩率。动密封时更要注意避免扭转。

　　此外，截面直径的选择要考虑间隙大小。间隙大，需要用粗线径(如3.53mm以上)来增加抗挤出能力;细线径(如1.78mm)适合小尺寸、低压密封。

　　一个实用技巧：如果手里没有样本，报废的旧O型圈不要直接拿来量——因为已经永久变形。正确的尺寸取法是：测量安装沟槽的内径和外径，计算出槽深和槽宽，再查标准推荐表。或者用新未使用的O型圈，在无应力状态下用锥形尺测量。

　　四、三要素的配合——实际选型步骤

　　假设您要给一个小型液压缸选一个活塞杆密封用O型圈。液压油为46号抗磨液压油，工作压力12MPa，温度范围-20℃到+90℃，活塞往复运动。

　　1.材质：耐矿物油，温度在-20到90℃之间，首选丁腈橡胶(NBR)，牌号选择耐油性好的即可。

　　2.硬度：12MPa属于中高压，动密封，建议选80度(Shore A 80)，可以提供足够的抗挤出能力同时保持一定弹性。

　　3.尺寸：测量活塞杆直径和沟槽尺寸。假如杆径20mm，沟槽深度2.0mm，槽宽3.0mm。查标准，线径选2.65mm(美标近似2.62mm)，内径按20mm适当缩小一点，取19.8mm内径，这样安装后拉伸约1%，压缩率约为(2.65-2.0)/2.65≈24.5%，对于动密封略高，可以调整沟槽加深到2.2mm，或者改为线径2.62mm的标准圈，按照标准沟槽设计。

　　最后，装配时在O型圈和沟槽表面涂一点液压油或润滑脂，避免扭转和划伤。

　　所以你看，材质决定了“能用多久”，硬度决定了“扛不扛得住”，尺寸决定了“贴不贴得严”。三者缺一不可，互相影响。下次再拿到一个O型圈，别只知道看大小，问清楚材质和硬度，才能选对用对。

　　看了此文后相信能帮您理清O型密封圈的选型思路。实际工作中如果遇到特殊工况，比如高温蒸汽、强酸碱、真空或食品接触，还需要进一步确认材料认证和测试数据。选型无小事，密封保平安。
