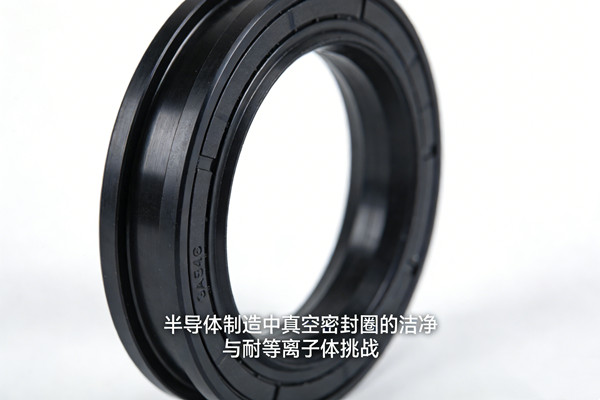

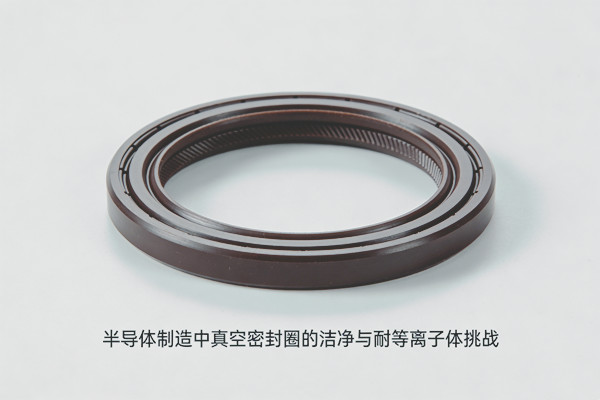

半导体制造中真空密封圈的洁净与耐等离子体挑战

　　走进半导体制造车间，你会发现一个有趣的现象：那些看似普通的黑色橡胶圈，竟然是保证芯片良率的"隐形卫士"。在动辄数十亿晶体管集成的晶圆上，任何一个微小颗粒污染都可能导致整个芯片报废。而密封圈，就在这极致洁净的环境中，默默承受着最严苛的考验。

　　极致洁净：密封圈的第一道门槛

　　半导体工艺对洁净度的要求近乎苛刻。想象一下，一个肉眼完全看不见的微小颗粒，如果落在晶圆上，就可能造成金属线路短路，让价值不菲的芯片成为废品。因此，真空密封圈必须满足极其严格的洁净标准。

　　首先，密封圈材料本身必须极低出气。在超高真空环境下，普通橡胶会不断释放出吸附的气体和水分，破坏真空度。研究数据显示，全氟醚橡胶密封圈在10⁻⁶Pa真空度下，24小时的质量损失率仅0.12% ，出气率控制在≤5×10⁻⁸ Torr·L/s·cm²以内。这意味着即使长期运行，密封圈也不会成为真空系统的"污染源"。

　　其次，密封圈必须低颗粒释放。半导体设备商要求密封圈在反复压缩、热循环过程中，表面不脱落微粒。像Kalrez 8575这样的全氟醚橡胶材质，通过SEMI F标准认证，专为超高真空腔体设计，在刻蚀、沉积设备中保障腔体洁净度。

　　等离子体：看不见的"化学攻击"

　　如果说洁净要求是"被动防守"，那么耐等离子体就是"主动抗打击"。在刻蚀和PECVD(等离子体增强化学气相沉积)工艺中，等离子体如同高能粒子风暴，不断轰击着腔体内的每个角落。

　　等离子体中充满了活性自由基、离子和高能光子。当它们撞击密封圈表面时，会引发复杂的物理化学反应。普通氟橡胶在这样的环境中，可能几天就出现硬化、裂纹甚至粉化。氧基和氟基等离子体尤为"凶残"，它们会直接攻击橡胶的分子链，导致材料降解。

　　针对这一挑战，材料科学家开发出高等离子体耐受性的全氟醚橡胶。例如大金清研的DU3R1与DU341型密封圈，在处理氧、氟等离子体时展现出优异性能，适用于高密度等离子体CVD、刻蚀、灰化等工艺。这些材料通过分子结构优化，在保证弹性的同时，大幅降低了等离子体的侵蚀速率。

　　从材料到设计：全方位的解决方案

　　应对这些挑战，需要从材料选择和结构设计两方面入手。

　　材料层面，FFKM(全氟醚橡胶)成为高端应用的标配。它结合了聚四氟乙烯的耐化学性和橡胶的弹性，能耐受260℃以上的高温和几乎所有半导体工艺气体。而一些次关键工位，采用高性能FKM配合表面改性技术，也能在180℃环境下稳定运行至少6个月。

　　设计层面，密封槽的结构直接影响密封效果。密封圈的压缩量、沟槽的粗糙度、倒角设计，都需要精确计算。研究表明，通过优化密封槽设计，配合全氟醚橡胶，VCR法兰密封泄漏率可控制在<1×10⁻⁹ Pa·m³/s。此外，表面镀覆技术也带来新突破，如在密封圈表面镀100nm厚的类金刚石碳膜，可将摩擦系数降至0.08，大幅延长动态密封寿命。

　　随着芯片制程向3nm、2nm演进，等离子体密度越来越高，工艺气体越来越复杂，密封圈的挑战仍在加剧。从材料配方到表面工程，从结构优化到智能监测，小小的密封圈正承载着半导体设备向极致性能不断进发的梦想。下次当你拿起一枚黑色O型圈时，不妨想想它背后的科技含量——那不仅是一圈橡胶，更是半导体制造中的"隐形冠军"。
