骨架油封外圆的结构形式分类
网友提问：骨架油封的外圆一般有几种结构型式，各有什么优缺点?

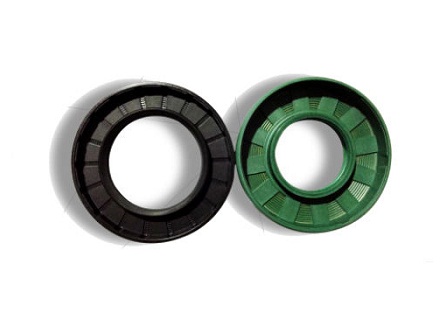

众高密封：油封的外圆部位一般分为三种结构形式，即，外圆全包胶、外圆外露铁和外圆半包胶。
外圆全包胶产品作为最常用的结构型式，还可分为外波纹、普通外包胶型式。外圆全包胶产品对安装座孔的表面光洁度要求相对较低(Ra1.6—6.3)，同时适用于座孔材质热膨胀系数大的情况，如座孔材质为铜、铝等。由于橡胶为热的不良导体，因此该种结构形式在热量传导，散热方面的能力较差。
外圆露铁产品同样也是一种常用的结构形式。金属外圆与座孔直接接触，通过过盈配合实现密封。由于金属是热的良导体，因此该种结构型式在热的传导，散热方面比较有优势。
同样是因为金属外圆与座孔直接接触，通过过盈配合实现密封，因此对产品外圆表面光洁度及尺寸公差要求较高，表面光洁度一般要求Ra1.6以上，尺寸公差范围一般为0.1mm-0.12mm。同样，对座孔的表面光洁度要求也较高(Ra0.8—3.2)。
外圆露铁产品装配时，对于座孔表面光洁度相对较差的情况，建议外圆涂抹密封胶以增强密封效果和稳定性，或对产品外圆进行喷密封漆处理。
