如何正确选择O型圈的规格?

  如何正确选择O型圈的规格?线条感要正确的选择规格,就需要知道其材料,尺寸,公差和压缩量,这些内容直接的关系到型号的选择,为什么这样说呢?下面详细来谈一谈我的想法。

  1、选择规格时首先应该要确定好密封圈所使用的材料,目前厂家在生产密封圈的时候,所用的材料种类非常多,以前比较常用的就是NR天然橡胶。近些年,随着工艺的进步,很多合成材料也大量的运用到密封圈的制造者,比如,HNBR氢化丁腈橡胶,NBR丁腈橡胶,CR氯丁橡胶,EPDM三元乙丙橡胶FLS硅氟橡胶,SBR丁苯橡胶,Buna丁纳橡胶,聚四氟乙烯等等。

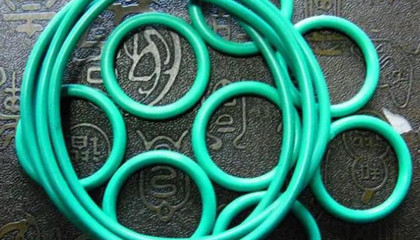

如何正确选择O型圈的规格?

  这些材料各有各的特点和用途,有的耐油性好,有的耐化学物质性能出色,有的耐高低温,有的耐磨等等。

  在选择规格时,应该需要知道密封圈的用途,知道其需要用在哪里,需要耐什么,起什么作用,这样才能够确定所需要的材料是哪一种。

  2、确定规格尺寸。密封圈的规格尺寸一般用外径,内径和线径来表达。一般的工程图上只需要注明内径和线径的尺寸,外径往往就是内径+2*线径。有的时候只会标注外径与线径的尺寸。这两者都是可以的。

  3、公差大小要确定。公差主要包括内径公差和线径公差。公差主要取决于尺寸的大小,一般来说尺寸越大,那么公差也就越大。举个简单的例子,内径为0.05至1.79mm 的密封圈,其公差标准为+/-0.10MM,如果线径为0.05至1.79 MM的密封圈,其公差标准为+/-0.07MM。

  4、明确压缩量。压缩量很重要,一旦压缩量选择错误,则在装配的时候,密封会太紧或者太松,这样就不能够起到很好的密封效果。

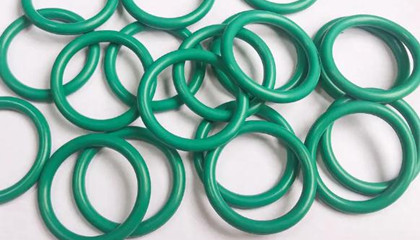

O型圈

  压缩量如何确定呢?压缩量主要决定于密封圈的硬度和材料,比如说,密封圈的硬度是70度时,压缩量可以取20%。当然,硬度越低压缩量也就越大,这种情况适合用在低压力场所。硬度越高,压缩量也就越小,这种情况一般适合用于高压力、耐压以及阻力小的场合当中。以此类推,就能够知道多大的压缩量合适。

  如今市面上O型圈的规格相当多,如果随意选择,很容易购买到不适用的产品,在选择之前,应该要详细的了解一下材料,尺寸,公差和压缩量这四方面的参数。
