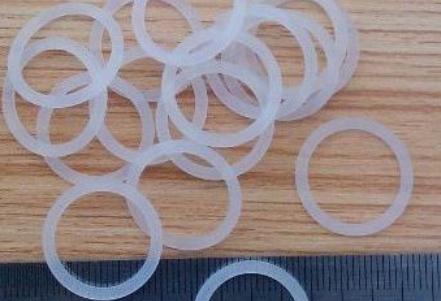

哪些因素会影响O型圈的性能

　　1、O形圈的硬度

　　O形圈材料硬度是评定密封性能最重要的指标。O形圈的硬度决定了O形圈的压缩量和沟槽最大允许挤出间隙。由于邵氏A70的丁腈密封都能满足大部分的使用条件，故如对密封材料不作特殊说明，一般提供邵氏A70的丁腈橡胶。

　　2、挤出间隙

　　最大允许挤出间隙gmax和系统压力，O形圈截面直径以及材料硬度有关。通常，工作压力越高，最大允许挤出间隙gmax取值越小。如果间隙g超过允许范围，就会导致O形圈挤出甚至损坏。

　　3、压缩永久变形

　　评定O形圈密封性能的另一指标即所选材料的压缩永久变形。在压力作用下，作为弹性元件的O形圈，产生弹性变形，随着压力增大，也会出现永久的塑性变形。

　　4、预压缩量

　　O形圈安装在沟槽里，为保证其密封性能，应预留一个初始压缩量。对于不同的应用场合，相对于截面直径W的预压缩量也不同。通常，在静密封中约为15%-30%，而在动密封中约为9%-25%。

　　5、 拉伸与压缩

　　将O形圈安装在沟槽内时，要受到拉伸或压缩。若拉伸和压缩的数值过大，将导致O形圈截面过度增大或减小，因为拉伸1%相应地使截面直径W减小约0.5%。对于孔用密封，O形圈最好处于拉伸状态，最大允许拉伸量为6%;对于轴用密封，O形圈最好延其周长方向受压缩，最大允许周长压缩量为3%。

　　6、O形圈用作旋转轴密封

　　O形圈也可用作低速旋转运动及运行周期较短的旋转轴密封。当圆周速度低于0.5m/s时，O形圈选择可按正常设计标准;当圆周速度大于0.5m/s时，须考虑拉长的橡胶圈受热后会收缩这一现象，故选择密封圈使其内径比起被它密封的轴径约大2%，上述现象就可以避免。密封圈在沟槽中安装后，导致密封圈受到径向压缩，O形圈圈在沟漕中形成微量波纹状，从而改善了润滑条件。
